一、引言：儲能系統與電網交互的核心矛盾

隨著新能源（光伏、風電）大規模并網，儲能系統作為 “功率緩沖器” 和 “調峰利器”，在平抑出力波動、提升新能源消納率中發揮關鍵作用。但儲能系統依賴電力電子器件（如 IGBT）實現能量轉換，其非線性特性與控制策略缺陷，會導致電網功率因數降低、諧波污染加劇 —— 這兩大問題已成為儲能并網后電網穩定運行的核心挑戰，需從技術原理層面拆解影響機制，為工程應用提供解決方案。

二、儲能系統拉低電網功率因數的底層原因

功率因數（PF）是電網 “電能利用效率” 的核心指標，定義為有功功率（P）與視在功率（S）的比值（PF=P/S），理想值為 1。當 PF<1 時，電網需額外輸送 “無功功率（Q）” 維持電壓穩定，導致線損增加、變壓器容量利用率下降。

儲能系統拉低 PF 的原因集中在 3 個維度：

1. 儲能變流器（PCS）的無功特性局限

儲能系統與電網的能量交互完全依賴儲能變流器（PCS） —— 其核心功能是實現直流（電池側）與交流（電網側）的能量轉換，但多數 PCS 的控制策略存在 “重有功、輕無功” 的設計傾向：

充電階段：儲能系統從電網吸收有功功率（P>0），PCS 的整流環節（如不可控整流、半控整流）會產生滯后性無功電流（感性無功）。例如，傳統兩電平 PCS 在不啟用無功補償功能時，充電過程中 PF 通常僅為 0.85~0.92，滯后的無功電流會導致電網 PF 下降；

放電階段：PCS 向電網輸送有功功率（P<0），若控制策略僅鎖定 “有功輸出精度”，未對無功功率進行主動調節，當電網電壓波動時，PCS 可能被動吸收或發出無功功率（如電壓偏高時吸收容性無功，電壓偏低時發出感性無功），導致 PF 偏離 1；

輕載工況：當儲能系統運行在 20% 額定負載以下時，PCS 的開關損耗占比升高，電流波形畸變加劇，無功電流占比相對增加，PF 會進一步降至 0.8 以下。

2. 儲能系統的非線性負載特性

儲能系統的核心部件（PCS、電池管理系統 BMS、冷卻系統）均屬于非線性負載，會導致電流與電壓相位差增大：

PCS 中的 IGBT、二極管等電力電子器件，在開關過程中會產生 “非正弦電流”，電流波形滯后于電壓波形（感性負載特性），直接增加無功功率消耗；

電池充電過程中，BMS 會根據電池 SOC（荷電狀態）動態調整充電電流（如恒流 - 恒壓模式切換），電流的動態波動會導致無功功率瞬時變化，使 PF 呈現周期性波動（如 SOC<20% 時，恒流充電階段 PF 更低）。

3. 系統設計與并網匹配缺陷

變壓器選型不當：儲能系統并網通常需配置隔離變壓器，若變壓器容量與儲能系統額定功率不匹配（如小容量變壓器帶大容量儲能），會導致變壓器勵磁電流增大 —— 勵磁電流以無功功率為主，直接拉低整體 PF；

電纜阻抗影響：儲能電站內部電纜（如電池簇到 PCS、PCS 到并網點）存在電阻和電感，當電流通過時會產生電壓降，導致并網點電壓與電流相位差增大，間接降低 PF。

三、儲能系統產生電網諧波的技術根源

諧波是指電網電壓 / 電流波形偏離 “標準正弦波” 的周期性畸變分量，通常用總諧波畸變率（THD） 衡量（電壓 THDv≤5%、電流 THDi≤10% 為電網并網標準）。

儲能系統是典型的 “諧波源”，其產生諧波的核心原因是電力電子器件的高頻開關特性與控制策略的諧波抑制不足，具體可分為 3 類：

1. PCS 開關動作產生的固有諧波

PCS 是儲能系統產生諧波的 “主要來源”，其拓?fù)浣Y(jié)構與開關控制方式直接決定諧波含量：

兩電平 PCS 的諧波特性：兩電平 PCS 通過 IGBT 的 “通斷” 實現直流電壓向交流電壓的轉換，輸出電壓波形為 “方波經過濾波后的梯形波”，會產生大量低次諧波（3 次、5 次、7 次諧波占比最高，合計占總諧波的 60%~70%）。例如，兩電平 PCS 在額定負載下，電流 THDi 通常為 8%~15%，遠超電網標準；

高頻開關的高次諧波：IGBT 的開關頻率通常為 5~20kHz，高頻開關過程中會產生與開關頻率相關的高次諧波（如開關頻率的整數倍諧波）。這類諧波雖幅值較小，但會通過電網傳導至敏感設備（如精密儀器、通信設備），導致設備干擾；

三電平 PCS 的諧波優化局限：三電平 PCS 通過增加 “中點電位” 減少電壓躍變，低次諧波含量比兩電平降低 40%~50%（額定負載下 THDi 可降至 3%~8%），但仍無法完全消除諧波 —— 尤其在輕載或電網電壓畸變時，諧波含量會顯著升高。

2. 電池側特性引發的諧波放大

儲能電池的充放電特性會間接加劇電網諧波：

電池內阻波動：電池 SOC 從 10% 升至 90% 時，內阻會從數百毫歐降至數十毫歐，內阻波動會導致 PCS 的輸入直流電壓不穩定，進而使交流側輸出電流產生畸變，放大 3 次、5 次諧波；

電池簇不均衡：若儲能系統中多節電池的容量、電壓不一致（如老化電池與新電池混聯），會導致電池簇輸出電流存在差異，PCS 為平衡各簇電流，需頻繁調整開關狀態，進一步增加諧波產生概率。

3. 并網交互中的諧波耦合

儲能系統與電網的交互過程可能導致諧波 “放大” 或 “傳播”：

電網阻抗諧振：當電網阻抗（如線路電感、變壓器漏感）與儲能系統的濾波電容（PCS 輸出側 LC 濾波）形成 “諧振頻率”，且該頻率與儲能系統產生的某高次諧波頻率一致時，會引發諧波諧振，使該次諧波幅值放大數倍；

多儲能系統并網干擾：同一并網點接入多臺儲能變流器時，若各 PCS 的開關頻率相近或控制策略不協調，會導致諧波疊加，使并網點 THDi 顯著升高（如 2 臺 PCS 并網時，THDi 可能從單臺的 8% 升至 12%）。

四、儲能系統對電網的綜合影響

儲能系統的功率因數偏低與諧波污染，會從 “效率、穩定、設備” 三個層面危害電網：

電網效率下降：低功率因數導致電網需輸送更多無功電流，線路損耗（P 損 = I2R）增加 —— 以 10kV 線路為例，PF 從 0.9 降至 0.8 時，線損會增加 26%；諧波電流同樣會產生附加損耗，使變壓器、電纜的溫升升高，壽命縮短；

電網穩定性削弱：滯后的無功功率會導致電網電壓降低（尤其在負荷高峰期），嚴重時引發電壓崩潰；諧波會干擾電網的繼電保護裝置（如使過流保護誤動作），影響電網故障切除效率，甚至誘發電網振蕩；

設備干擾加劇：諧波會通過電網傳導至用戶側設備，如導致電動機轉矩脈動、噪聲增大，使精密儀表測量誤差增加，甚至損壞變頻器、PLC 等電力電子設備。

五、降低儲能系統對電網影響的技術措施

針對上述問題，需從 “控制優化、硬件配置、并網規范” 三方面制定應對策略：

01 優化 PCS 控制策略，實現 “無功 - 諧波協同治理”

無功功率主動調節：將 PCS 的控制模式從 “單一有功控制” 升級為 “PQ 協同控制”，通過實時檢測電網電壓、電流，動態調整無功功率輸出（如采用 PI 調節或模型預測控制 MPC），使并網點 PF 穩定在 0.95 以上；

諧波抑制算法優化：在 PCS 控制中加入 “諧波補償模塊”，如采用有源濾波（APF）原理，通過檢測電網諧波電流，生成反向諧波電流抵消畸變分量，使 THDi 降至 5% 以下；對三電平 PCS，可采用 “空間矢量脈寬調制（SVPWM）” 替代傳統 PWM，進一步降低低次諧波。

02 配置專用補償設備，強化諧波與無功治理

無功補償裝置：在儲能并網點加裝靜止無功發生器（SVG） 或并聯電容器組，SVG 可動態補償感性 / 容性無功，響應時間≤20ms，適合應對儲能系統的無功波動；

諧波濾波設備：對諧波含量較高的場景，配置有源電力濾波器（APF） 或無源濾波器（LC 濾波器） ——APF 適合廣譜諧波治理，LC 濾波器則針對特定高次諧波（如 3 次、5 次）進行精準抑制；

優化系統拓?fù)?/span>：中高壓儲能系統優先采用 “模塊化多電平（MMC）”PCS，其輸出電壓波形更接近正弦波，諧波含量僅為兩電平 PCS 的 1/3~1/2。

03 規范并網設計與運行管理

系統匹配設計：根據儲能系統額定功率，合理選擇變壓器容量（通常為儲能額定功率的 1.1~1.2 倍）和電纜截面，減少阻抗耦合導致的 PF 下降與諧波放大；

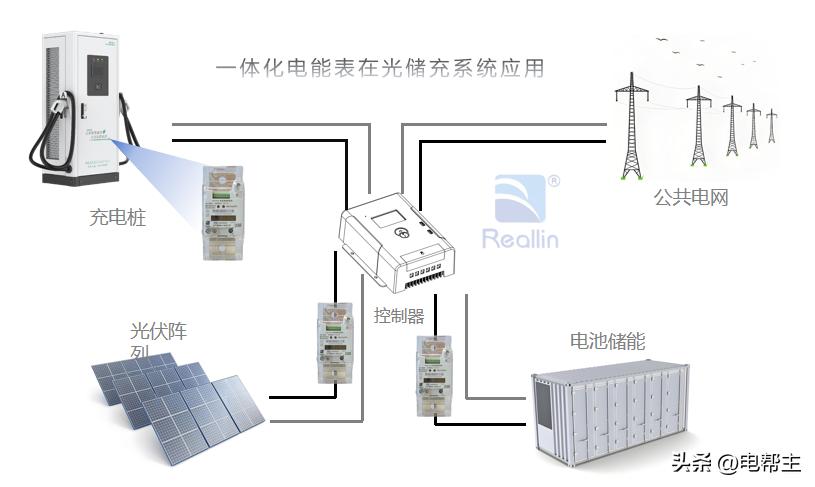

并網檢測與監控：在儲能并網點安裝 “電能質量監測裝置”，實時監測 PF、THDv、THDi 等指標，當指標超標時觸發告警，自動調整 PCS 控制參數或投入補償設備；

遵循并網標準：嚴格按照 GB/T 36547《儲能變流器并網技術要求》、IEEE 1547《分布式電源并網標準》設計儲能系統，確保并網后電能質量符合電網要求。

六、結束語

儲能系統對電網功率因數與諧波的影響，本質是 “電力電子非線性特性” 與 “電網線性運行需求” 的矛盾。隨著 PCS 控制技術的升級（如高頻化、智能化）與補償設備的普及，這一矛盾可得到有效緩解。

未來，通過 “儲能 - 電網協同控制”（如虛擬同步機技術），儲能系統不僅能消除自身對電網的負面影響，還可主動參與電網無功調節與諧波治理，成為提升電網電能質量的 “積極力量”，為新能源高比例并網提供穩定支撐。
